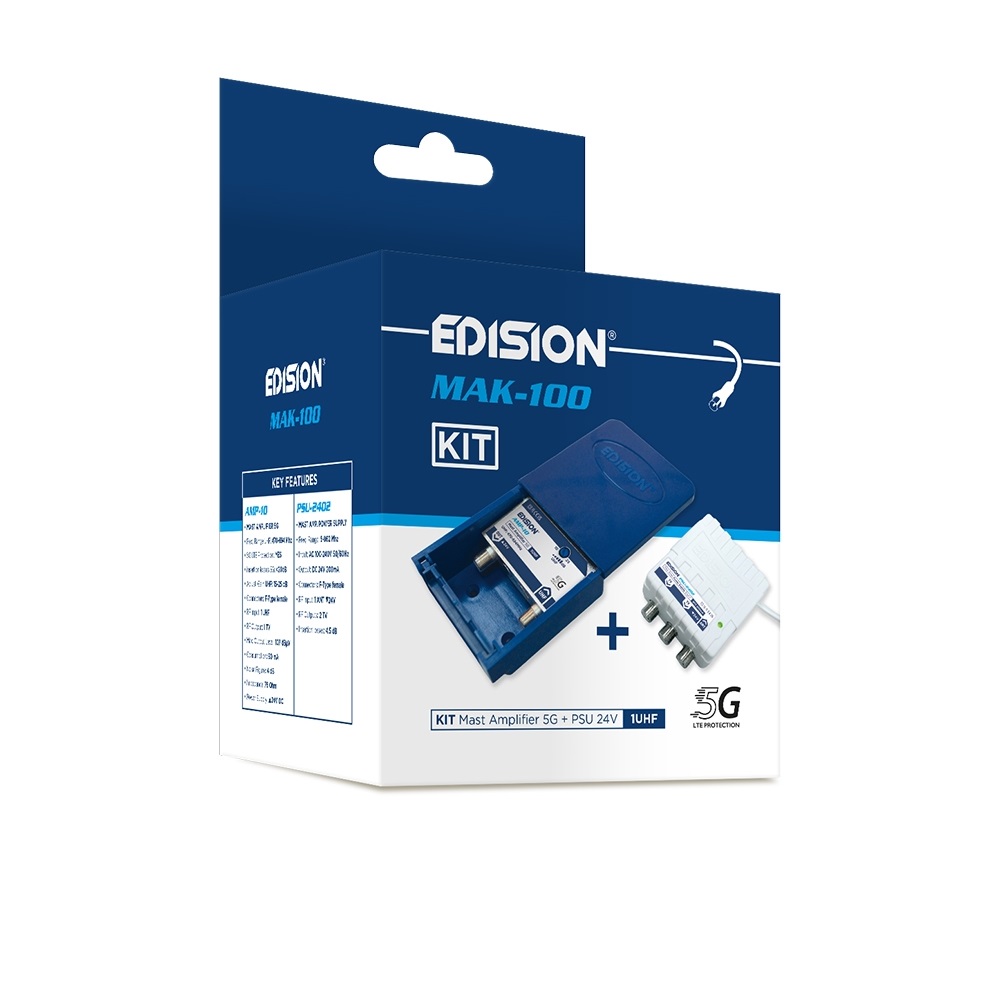

To EDISION KIT ΕΝΙΣΧΥΤΗ ΙΣΤΟΥ ΜAK-100 5G 1UHF +PSU 24V, είναι ΣΕΤ ενισχυτή ιστού και τροφοδοτικού του, κατάλληλο για εγκαταστάσεις κεραιοσυστημάτων με Επίγειο Ψηφιακό σήμα και αποτελείται από:
EDISION AMP-10 ΕΝΙΣΧΥΤHΣ ΙΣΤΟΥ 5G 1UHF 10-25db 24V
Eνισχυτής ιστού Επίγειων Ψηφιακών καναλιών, με 1 είσοδο σήματος για σύνδεση κεραίας UHF, με ρυθμιστικό ενίσχυσης, για την κατάλληλη επιλογή απο τον τεχνικό. Διαθέτει φίλτρο αποκοπής παρεμβολών 5G LTE και το κύκλωμα του περιέχεται σε πλήρως μεταλλικό κέλυφος, για προστασία απο ηλεκτρομαγνητικές παρεμβολές. Η μονάδα αυτή, βρίσκεται εντός κυτίου απο συνθετικό υλικό, σε ελεύθερη ανάκλιση, για εύκολη πρόσβαση των συνδέσεων καλωδίωσης. Επιπλέον μπορεί να αφαιρεθεί για να διευκολύνει τον τεχνικό αλλα και να εγγυηθεί την όσο το δυνατό
EDISION PSU-2402 ΤΡΟΦΟΔΟΤΙΚΟ ΕΝΙΣΧΙΤΗ ΙΣΤΟΥ 2out F 24V
Tροφοδοτικό για ενισχυτή ιστού συμβατού με ρεύμα λειτουργίας 24Vdc μέσω ομοαξονικού. Παρέχει 2 εξόδους προς τις TV με βύσματα τύπου F για σύνδεση σε αντίστοιχα ομοαξονικά καλώδια προς τις TV και τροφοδοτεί με ρεύμα 24V 200mA τον ενισχυτή ιστού απο την είσοδο του. Η μονάδα τροφοδοτικού είναι χρώματος άσπρου με εξαιρετικά συμπαγείς διαστάσεις, μπορεί να τοποθετηθεί εύκολα και διακριτικά σε κάθε σημείο επιλογής απο τον τεχνικό, ενώ διαθέτει και φωτεινή ένδειξη λειτουργίας.
Τεχνικά χαρακτηριστικά AMP-10:
– Ενισχυτής Ιστού Επίγειων Ψηφιακών καναλιών, με αποκοπή παρεμβολών 5G LTE
– Εγκατάσταση σε ΕΞΩΤΕΡΙΚΟ ή ΕΣΩΤΕΡΙΚΟ χώρο
– Με επιλογή στερέωσης σε Ιστό ή σε τοίχο
– Έυρος συχνοτήτων λήψης UHF: 470-694 Mhz
– Προστασία απο παρεμβολές 5G LTE: NAI
– Αποκοπή παρεμβολών 5G: <20dB
– Είσοδοι RF: 1 UHF
– Έξοδος RF: 1 προς το αντίστοιχο συμβατό τροφοδοτικό 24V (π.χ. EDISION PSU-2402)
– Μέγιστη στάθμη εξόδου: 107 dB΅V
– Ρυθμιστικό ενίσχυσης, στην είσοδο σήματος
– Ρυθμιζόμενη απολαβή/ενίσχυση UHF: 10 έως 25 dB
– Λόγος Θορύβου: 4 dB
– Σύνθετη αντίσταση: 75 Ohm
– Υποδοχές/Συνδέσεις: Φις θηλυκό τύπου F
– Τροφοδοσία: 24V DC
– Κατανάλωση: 60 mA
– Διαστάσεις με κυτίο (Π x Υ x Μ): 78x85x42 χιλιοστά
– Βάρος: 0,12 κιλά
– Χρώμα κυτίου: Μπλε
– Συσκευασία: Πολυτελές χρωματιστό Giftbox υψηλής ποιότητας, με υποδοχή ανάρτησης σε προθήκη, επιδεικτικό, ράφι, κλπ.
– Εγγύηση 2 ετών
Τεχνικά χαρακτηριστικά PSU-2402:
– Τροφοδοτικό Ενισχυτή Ιστού, για ενισχυτές με ρεύμα λειτουργίας 24Vdc, μέσω ομοαξονικού
– Εγκατάσταση μόνο σε ΕΣΩΤΕΡΙΚΟ χώρο
– Τοποθέτηση σε οριζόντια ή κάθετη επιφάνεια με χρήση των υποδοχών βιδώματος
– Ευρος συχνοτήτων διέλευσης: 5-862 Mhz
– Είσοδος: AC 100-240V 50/60Hz με φις 2ΡΙΝ EU
– Εξοδος: DC 24V 200mA
– Υποδοχές/Συνδέσεις: Φις θηλυκό τύπου F
– Είσοδος RF: 1 ANT για σύνδεση με την έξοδο του ενισχυτή ιστού, με παροχή ρεύματος 24Vdc
– Έξοδοι RF: 2 TV
– Απώλειες διέλευσης: 4.5 dB
– Θερμοκρασία περιβάλλοντος λειτουργίας: 0°C … +50°C
– Θερμοκρασία περιβάλλοντος αποθήκευσης: -20°C … +70°C
– Ποσοστό Υγρασίας Περιβάλλοντος: 10% … 85% RH, μη συμπυκνωμένη
– Διαστάσεις (Π x Υ x Μ): 57x80x33 χιλιοστά
– Βάρος: 0,14 κιλά
– Χρώμα: Ασπρο
– Συσκευασία: Πολυτελές χρωματιστό Giftbox υψηλής ποιότητας, με υποδοχή ανάρτησης σε προθήκη, επιδεικτικό, ράφι, κλπ.
– Εγγύηση 2 ετών
Περιεχόμενα Συσκευασίας:
– Ενισχυτής ιστού AMP-10
– Κυτίο εξωτερικού χώρου
– Τροφοδοτικό Ενισχυτή Ιστού PSU-2402
– Δεματικό
– Πλαστικό κατσαβίδι για ρυθμίσεις
– 2 ΣΕΤ βίδες και ούπα στερέωσης
– Εγχειρίδιο χρήστη GR/EN/DE/ES/IT/FR
