Ο πολυδιακόπτης έχει σχεδιαστεί για να επεκτείνει την εγκατάσταση εσωτερικής κεραίας του δορυφορικού συστήματος DVB-S2 και των επίγειων τηλεοπτικών συστημάτων DVB-T/T2. Η συσκευή επιτρέπει τη διανομή δορυφορικών και επίγειων σημάτων και τη σύνδεση σε 12 υποδοχές συνδρομητών RTV-SAT, δορυφορικούς δέκτες, δέκτες DVB-T κ.λπ.
Σε τι πρέπει να συνδεθεί ο πολυδιακόπτης της σειράς E;
Ο πολυδιακόπτης αναγνωρίζει αυτόματα τον τύπο του σήματος που θα σταλεί στους δέκτες. Η εγκατάσταση θα πρέπει να λαμβάνει υπόψη τη σύνδεση του πολυδιακόπτη σε δορυφορική κεραία με διάμετρο όχι μικρότερη από 0,8 m ή επίγεια κεραία τηλεόρασης. Ο διαχωρισμός του δορυφορικού και του επίγειου σήματος που προέρχεται από τον πολυδιακόπτη γίνεται μέσω υποδοχών τελικού συνδρομητή. Ο πολυδιακόπτης τροφοδοτείται από ένα εξωτερικό τροφοδοτικό, χάρη στο οποίο εξαλείφεται το φαινόμενο της αυξημένης θερμοκρασίας λειτουργίας, που είναι συχνή αιτία βλάβης της συσκευής
Πού να τοποθετήσετε τον πολυδιακόπτη Spacetronik;
Κατά την εγκατάσταση της συσκευής, θα πρέπει να λαμβάνονται υπόψη οι υπάρχουσες συνθήκες εγκατάστασης σχετικά με την τροφοδοσία ρεύματος:
– τοποθεσία μακριά από την επίδραση των καιρικών συνθηκών
– προστασία από την πρόσβαση τρίτων
– επαρκής αερισμός
Σχέδιο εγκατάστασης
Η εγκατάσταση του πολυδιακόπτη Spacetronik Eco είναι πολύ εύκολη. Στην αριστερή πλευρά του πολυδιακόπτη μπορούμε να βρούμε 4 δορυφορικές εισόδους και 1 εδαφική είσοδο. Στη δεξιά πλευρά βρίσκεται η υποδοχή εισόδου ρεύματος. Τα άλλα στοιχεία είναι αθροιστικές έξοδοι σήματος – SAT + DVB-T/T2
Τι μπορεί να συνδεθεί σε έναν πολυδιακόπτη;
– μία είσοδος σήματος από τον μετατροπέα SAT Quattro
– μία είσοδος επίγειου σήματος DVB-T/T2
– 12 συνδυασμένες έξοδοι σήματος SAT+DVB-T/T2 ΣΗΜΕΙΩΣΗ

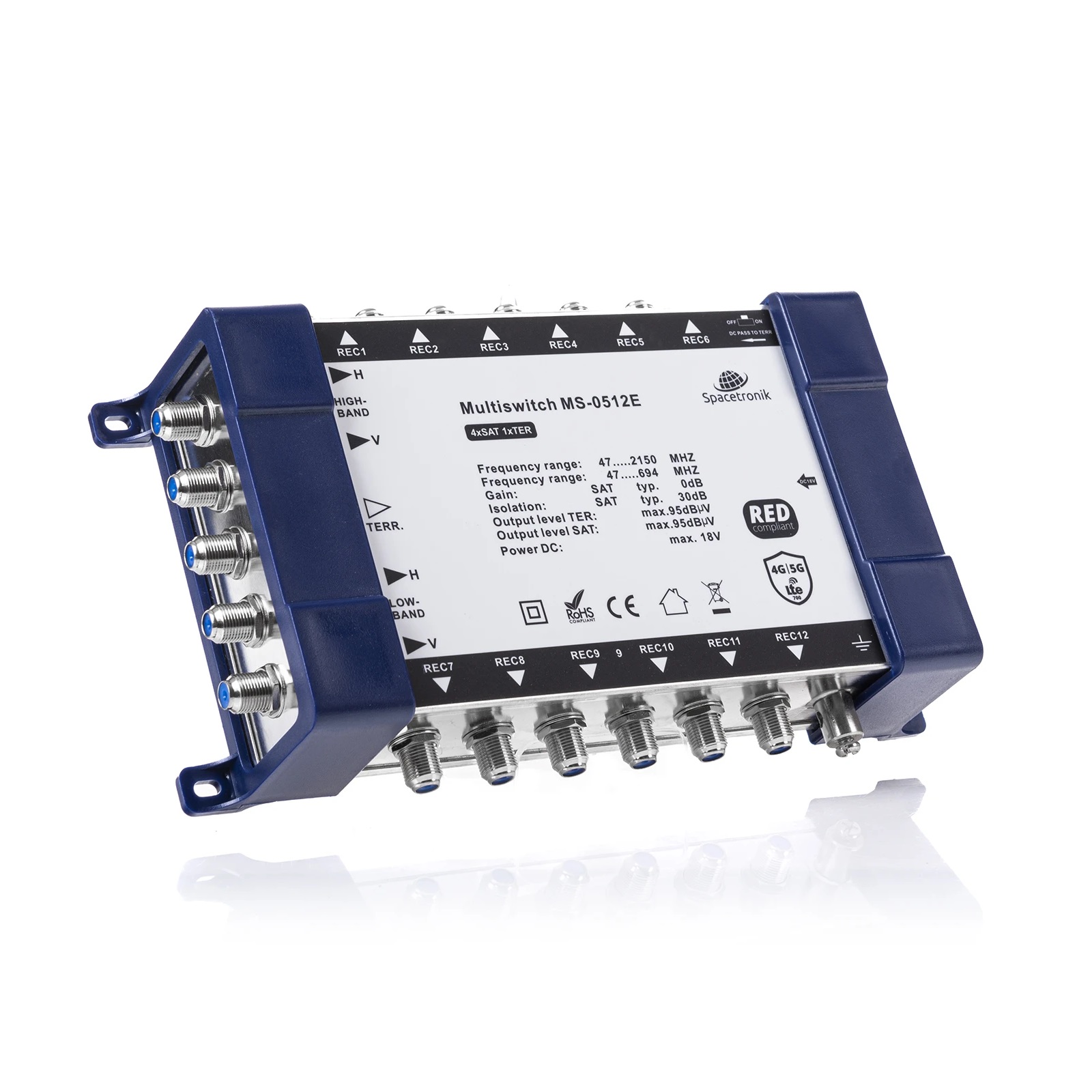

! Ενδεικτική φωτογραφία
Τεχνικές προδιαγραφές του πολυδιακόπτη 5/12
Αριθμός εισόδων: 4 SAT, 1 TER
Αριθμός εξόδων: 12
Υποδοχές: F θηλυκό
SAT Εύρος συχνοτήτων: 950-2150 MHz Εύρος συχνοτήτων TER: 47-694 MHz
Κέρδος SAT
: 2dB
Κέρδος TER: 3dB
Απομόνωση TER28TER σε SATB
: : 28dB
Απομόνωση διαχωρισμού πολικότητας H/V: 25dB
Απομόνωση εξόδου – εξόδου TER: 22dB Απομόνωση
εξόδου SAT: 30dB εξασθένηση ανάκλασης εισόδου SAT: 10dB εξασθένηση ανάκλασης εξόδου SAT: 7 dB εξασθένηση ανάκλασης TER 7 στάθμη εξασθένησης BATu : ( IMD3 – 35dB): 95dBµV Επίπεδο εξόδου TER(IMD3 – 60dB): 95dBµV Αντίσταση εισόδου/εξόδου: 75Ohm Τροφοδοτικό: μέγ. 18V
